رگولاتور اکسیژن یکی از تجهیزات حیاتی و پرکاربرد در حوزه‌های پزشکی، صنعتی و آزمایشگاهی به شمار می‌آید که وظیفه اصلی آن کنترل و تنظیم فشار گاز اکسیژن است. این دستگاه به گونه‌ای طراحی شده است که فشار بالای گاز موجود در مخازن اکسیژن را کاهش می‌دهد و به فشار مطلوب و ایمن برای استفاده در دستگاه‌ها یا مستقیماً برای بیماران می‌رساند. اهمیت وجود رگولاتور در سیستم‌های انتقال گاز از آنجا ناشی می‌شود که اعمال فشار بالا بدون کنترل می‌تواند خطرات جانی، خرابی تجهیزات، و نشت گاز را به همراه داشته باشد.

در کاربردهای پزشکی، تنظیم دقیق و پایدار فشار اکسیژن برای تنفس بیماران و استفاده در تجهیزات تنفس مصنوعی ضروری است. در زمینه‌های صنعتی و آزمایشگاهی نیز، رگولاتور نقش تنظیم‌کننده جریان و فشار را ایفا می‌کند تا فرآیندهای جوشکاری، برش، و آزمایش‌ها با دقت و ایمنی انجام شوند. لذا دانش کامل پیرامون ساختار، عملکرد، انواع مختلف و نکات ایمنی مربوط به این دستگاه از اهمیت بسزایی برخوردار است.

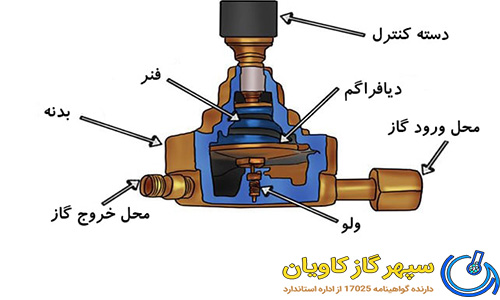

ساختار و اجزای رگولاتور اکسیژن

رگولاتور اکسیژن ترکیبی از چند بخش و قطعه است که هر کدام وظیفه مشخصی را بر عهده دارند تا فشار ورودی بالا را به فشار نهایی مورد نیاز کاهش داده و ثابت نگه دارند. این اجزا شامل موارد زیر است:

1. مدار تنظیم فشار

این بخش اصلی‌ترین قسمت رگولاتور است و کار کنترل و کاهش فشار گاز را انجام می‌دهد. مدار تنظیم فشار معمولاً شامل مکانیزم‌هایی مانند دیافراگم، فنر، و شیر مدولاسیون است که در مقابل فشار بالای ورودی واکنش نشان می‌دهند تا فشار خروجی را دقیقاً روی نقطه تنظیم شده حفظ کنند.

دیافراگم: یک غشای منعطف که بر اساس تغییرات فشار، موقعیت خود را تغییر می‌دهد و جریان گاز را تنظیم می‌کند.

فنر: نیروی عکس‌العمل لازم برای بازگشت دیافراگم به حالت اولیه را تامین می‌کند.

شیر کنترل داخلی: جهت باز و بسته نمودن جریان گاز بر اساس حرکت دیافراگم عمل می‌کند.

2. شیر کنترل اصلی (شیر قطع و وصل)

شیر کنترل وظیفه شروع و توقف جریان گاز را بر عهده دارد. این شیر معمولا در کنار رگولاتور تعبیه شده و به کاربر اجازه می‌دهد که جریان اکسیژن را به راحتی قطع یا وصل کند.

نوع شیر: اغلب دستی با دسته چرخان یا اهرمی است.

قابلیت کنترل دقیق جریان به کمک تنظیم‌های فرعی نیز ممکن است وجود داشته باشد.

3. گیج فشار (مانومتر)

یکی از مهم‌ترین اجزا برای ارزیابی مستقیم فشار داخل مخزن و همچنین فشار خروجی از رگولاتور است. گیج به صورت عقربه‌ای یا دیجیتالی طراحی شده و فشار را بر حسب واحدهای مختلف (مانند بار، کیلوپاسکال، یا پوند بر اینچ مربع) نمایش می‌دهد.

گیج فشار مخزن: میزان فشار گاز باقی‌مانده داخل سیلندر را نشان می‌دهد.

گیج فشار خروجی: فشار تنظیم شده را که به خط لوله یا دستگاه فرستاده می‌شود، نشان می‌دهد.

4. بدنه اصلی

این بخش از جنس فلز مقاوم مانند آلومینیوم یا برنج ساخته شده تا استحکام و دوام بالایی داشته باشد. بدنه نقش پشتیبانی و نگهداری اجزای داخلی را بر عهده دارد و همچنین باید در برابر فشار و شرایط محیطی مقاوم باشد.

پوشش‌های مقاوم به خوردگی.

معماری داخلی که امکان تعویض قطعات را آسان می‌کند.

نحوه کار رگولاتور اکسیژن

رگولاتور اکسیژن به گونه‌ای طراحی شده که بتواند فشار گاز ورودی بسیار بالا از داخل مخازن یا خطوط انتقال اصلی را کاهش دهد و جریان خروجی را در محدوده‌ای ایمن و دقیق برای استفاده‌های مختلف نگه دارد.

فشار داخل مخزن اکسیژن بسیار بالاست (معمولاً بین 150 تا 250 بار یا بیشتر).

گاز با فشار بالا وارد ورودی رگولاتور می‌شود.

دیافراگم در مدار تنظیم فشار تحت تأثیر اختلاف فشار ورودی و فشار خروجی حرکت می‌کند.

این حرکت با کنترل شیر داخلی باعث کاهش فشار و تنظیم آن روی میزان دلخواه می‌شود.

کاربر با چرخاندن شیر کنترل، میزان فشار یا جریان خروجی را تنظیم می‌کند.

گیج فشار خروجی تغییرات را به صورت قابل مشاهده نمایش می‌دهد تا کاربر بتواند عدد درست را تعیین کرده و کنترل کند.

عملکرد به صورت اتوماتیک و پیوسته است تا ضمن تأمین فشار ثابت، از هرگونه نوسان ناگهانی جلوگیری شود و ایمنی عملیات حفظ گردد.

انواع رگولاتور اکسیژن

با توجه به کاربردهای متنوع اکسیژن، رگولاتورها نیز در انواع مختلفی تولید می‌شوند که هرکدام متناسب با شرایط، فشار ورودی، و نیازهای ویژه طراحی شده‌اند.

1. رگولاتور منبع فشار پایین (Medical Oxygen Regulators

مخصوص استفاده در مراکز درمانی، بیمارستان‌ها، کلینیک‌ها، و محیط‌های پزشکی خانگی.

ویژگی‌ها:

دقت بالا در تنظیم فشار.

حفظ جریان پایدار برای اکسیژن‌درمانی.

طراحی برای سهولت استفاده توسط پرسنل پزشکی.

فشار خروجی معمولاً بین 0 تا 15 لیتر بر دقیقه (L/min).

2. رگولاتور صنعتی (Industrial Oxygen Regulators)

استفاده در محیط‌های صنعتی نظیر کارخانه‌ها، جوشکاری، برش فلزات، و سایر فرآیندهای تولید.

مشخصات:

تحمل فشار ورودی بسیار بالا.

ساخته شده از مواد مقاوم در برابر شرایط سخت محیطی و فشار زیاد.

تنظیم دقیق جریان متناسب با فرایند‌های صنعتی.

معمولاً دارای قابلیت‌های تنظیم چندگانه و خروجی‌های بالا.

3. رگولاتور مخصوص غواصی (Diving Oxygen Regulators)

طراحی ویژه برای کاربرد در غواصی و تجهیزات عمق‌سنجی که نیازمند تنظیم فشار در شرایط فشار محیطی مختلف و محیط مرطوب هستند.

ویژگی‌ها:

مقاوم در برابر خوردگی ناشی از آب.

سبک و قابل حمل.

سیستم‌های اطمینان برای جلوگیری از نشت در عمق‌های زیاد.

می‌تواند فشار ورودی و خروجی را متناسب با عمق تنظیم کند.

کاربردهای رگولاتور اکسیژن

رگولاتور اکسیژن به عنوان یک وسیله کنترلی اهمیت زیادی در رشته‌های مختلف دارد و کاربردهای متنوع آن عبارتند از:

1. کاربردهای پزشکی

اکسیژن‌درمانی: استفاده برای تامین اکسیژن مورد نیاز بیماران تنفسی.

تجهیزات تنفسی: اتصال به دستگاه‌های ونتیلاتور و سیستم‌های کمکی تنفس.

جراحی و بخش‌های مراقبت ویژه: کنترل فشار و جریان اکسیژن به منظور حفظ ثبات شرایط بیمار.

مراکز درمانی خانگی: برای بیماران نیازمند به اکسیژن مداوم در منزل.

2. کاربردهای صنعتی

جوشکاری و برشکاری: اکسیژن به همراه گازهای سوختنی مانند استیلن برای ایجاد شعله با دمای بالا.

فرآیندهای شیمیایی: تامین گاز مورد استفاده در واکنش‌های صنعتی و فرایندهای تولید.

پوشش‌دهی و تمیزکاری: اکسیژن در برخی فرایندهای پوشش‌دهی و تمیزکاری سطوح.

3. کاربردهای آزمایشگاهی و تحقیقاتی

آزمایش‌های علمی که نیازمند گاز اکسیژن با فشار و جریان کنترل شده هستند.

استفاده در فرآیندهای فیلتراسیون، سنتز مواد، و آنالیزهای شیمیایی.

پژوهش‌های مربوط به تنفس سلولی، فیزیولوژی و بیوشیمی.

نکات ایمنی در استفاده از رگولاتور اکسیژن

استفاده از رگولاتور اکسیژن مستلزم رعایت نکات ایمنی دقیق است تا از حوادث و آسیب‌های احتمالی جلوگیری شود:

1. استفاده از تجهیزات تایید شده

همواره از رگولاتورها و گیج‌های فشار که استانداردهای بین‌المللی مانند ISO، ANSI و استانداردهای محلی را دارا هستند، استفاده کنید.

اطمینان حاصل کنید که تمامی قطعات دستگاه با یکدیگر سازگار بوده و برای اکسیژن طراحی شده‌اند. اجزایی که برای گازهای دیگر ساخته شده‌اند ممکن است در تماس با اکسیژن باعث آتش‌سوزی یا انفجار شوند.

2. اتصال و جدا کردن تجهیزات

قبل از اتصال رگولاتور به مخزن، مطمئن شوید که فشار خروجی روی صفر تنظیم شده است.

هنگام جدا کردن، ابتدا گاز را قطع و کلید یا شیر مخزن را ببندید، سپس از آزاد بودن فشار داخل سیستم اطمینان حاصل کنید.

هرگز به صورت ناگهانی شیر را باز نکنید تا از ضربه فشار و ایجاد آسیب جلوگیری شود.

3. نگهداری منظم

بررسی دوره‌ای گیج‌ها به منظور اطمینان از دقت عملکرد.

بازدید و تعویض واشرها و وصله‌های آب‌بندی جهت جلوگیری از نشت گاز.

تمیز نگه داشتن دستگاه و جلوگیری از ورود گرد و غبار و رطوبت.

عدم استفاده از روغن یا گریس در بخش‌های رگولاتور که با اکسیژن در تماس هستند، زیرا احتمال آتش‌سوزی وجود دارد.

4. محیط استفاده

رگولاتور را در محیط خشک و خنک نگهداری و استفاده کنید.

دور از منابع حرارت، جرقه و مواد آتش‌زا قرار گیرد.

از ضربه خوردن یا سقوط دستگاه جلوگیری شود زیرا ممکن است دقت تنظیمات آن آسیب ببیند.

جمع‌بندی

رگولاتور اکسیژن به عنوان یکی از ابزارهای کلیدی و حیاتی در کنترل فشار و جریان گاز اکسیژن، نقش مهمی در بهبود ایمنی و کارایی در حوزه‌های پزشکی، صنعتی و آزمایشگاهی ایفا می‌کند. طراحی دقیق اجزای داخلی دستگاه، انواع متنوع با قابلیت‌های مختلف، و کاربردهای گسترده آن بیانگر اهمیت این تجهیز در زندگی روزمره و صنعت است.

رعایت نکات ایمنی و نگهداری اصولی، علاوه بر افزایش عمر مفید دستگاه، تضمین‌کننده سلامت و ایمنی کاربران و بیماران خواهد بود. شناخت کامل اجزا، نحوه عملکرد و کاربردهای رگولاتور اکسیژن لازمه استفاده صحیح و بهینه از آن است که می‌تواند زمینه پیشرفت‌های فنی و عملی در حوزه تولید و استفاده از گاز اکسیژن را فراهم آورد.
